NIRWAG · ANALITYKA PROCESOWA

Analizatory NIR
ONLINE i INLINE

Dwa sposoby pomiaru. Wiele branż przemysłu.
Dwa sposoby ciągłej kontroli jakości — dobierane do postaci produktu i miejsca pomiaru.

ON6000 prowadzi bezkontaktową analizę granulatów, proszków, past i innych materiałów nieprzezroczystych. IN6100 analizuje jednorodne ciecze przez celkę przepływową. Farmacja, chemia, żywność, pasze i aplikacje petrochemiczne wymagają doboru do produktu oraz walidacji kalibracji.

DWA MODELE · DWA MIEJSCA POMIARU

Analizator dobrany do Twojej linii

Najpierw ustalamy, co przepływa przez proces: materiał na taśmie czy ciecz w instalacji. Następnie dobieramy punkt pomiaru, konfigurację i kalibrację.

ONLINEBezkontaktowo nad linią

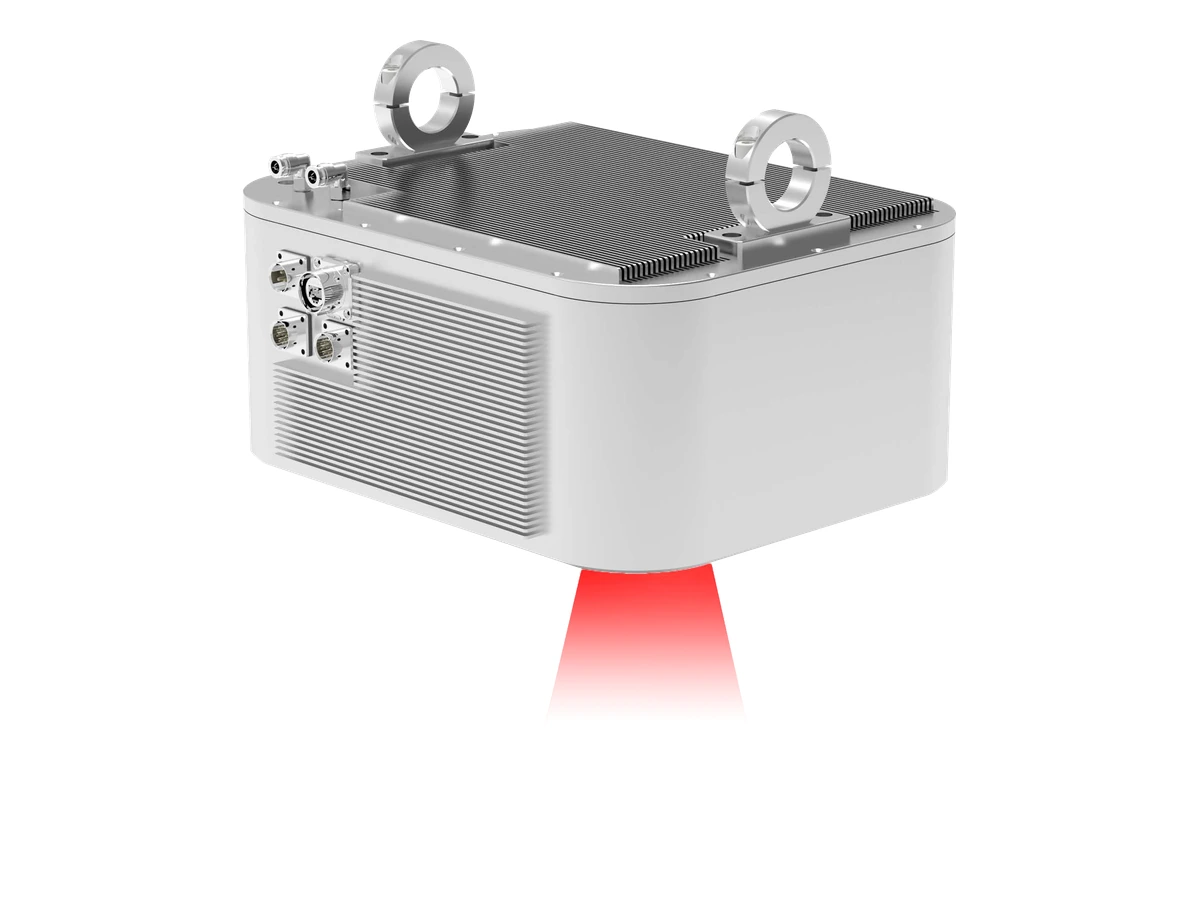

ON6000 — procesowy analizator NIR ONLINE do granulatów, proszków i past

ON6000

NIR ONLINE do materiałów sypkich

Analizator montowany nad linią produkcyjną lub przenośnikiem transportującym produkt. Głowica obserwuje materiał w polu pomiarowym — bez zanurzania czujnika w produkcie.

  • Główne materiały: surowce sypkie, proszki i granulaty.
  • Miejsce montażu: nad taśmą lub innym odpowiednio dobranym punktem linii.
  • Dobór stanowiska: uwzględnia odległość od produktu, równomierność warstwy i zapylenie.
  • Zakres analizy: parametry potwierdzone kalibracją dla konkretnego materiału.
Zakres spektralny
900–1700 nm
Szybkość detekcji
30 pomiarów/s
Warunki pracy urządzenia
−10 do +40°C
Stopień ochrony
IP65
INLINECiecze w układzie przepływowym

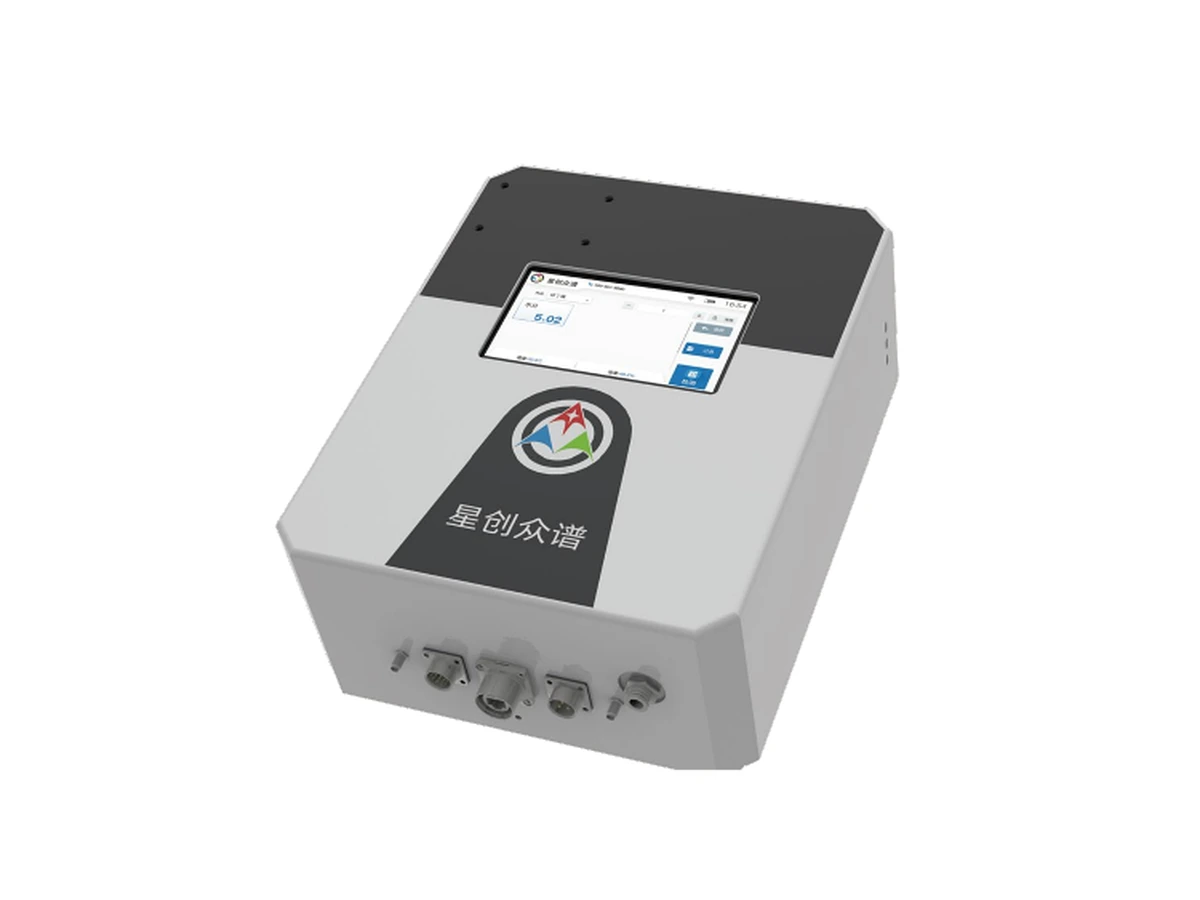

IN6100 — analizator NIR INLINE do monitorowania jednorodnych cieczy przez celkę przepływową

IN6100

NIR INLINE do jednorodnych cieczy

Analizator do monitorowania jednorodnych cieczy bezpośrednio w procesie. Pomiar odbywa się przez celkę przepływową włączoną w odpowiednio zaprojektowany układ transportu cieczy.

  • Główne materiały: jednorodne ciecze procesowe, w tym oleje.
  • Miejsce montażu: punkt pomiarowy w rurociągu; konfiguracja zależna od instalacji.
  • Przykład: kontrola oleju przemieszczanego między etapami produkcji w olejarni.
  • Dobór układu: uwzględnia medium, temperaturę, ciśnienie, przepływ i sposób czyszczenia.
Zakres spektralny
900–1700 nm
Szybkość skanowania
do 30 skanów/s
Tryb pracy
automatyczny 24/7
Celka przepływowa
DN25 / DN50

Dokumentacja techniczna IN6100 (PDF)

Kalibracja i warunki instalacji. Wskazana szybkość skanowania lub detekcji nie oznacza automatycznie tej samej częstotliwości gotowych wyników analitycznych. Parametry oznaczane metodą NIR, dokładność i sposób raportowania potwierdzamy dla produktu i konfiguracji. Dla stref zagrożonych wybuchem przed ofertą sprawdzamy oznaczenie Ex, dopuszczoną strefę oraz dokumentację wybranego wykonania.
ONLINE A INLINE

Różnica, którą widać w miejscu montażu

W naszej ofercie rozdzielamy rozwiązania według sposobu pomiaru: ONLINE — ON6000 nad materiałem oraz INLINE — IN6100 w przepływie cieczy.

Kryterium doboruON6000 · ONLINEIN6100 · INLINE
Postać produktuGranulaty, proszki, pasty i inne materiały nieprzezroczyste.Jednorodne ciecze: ekstrakty, roztwory, ciekłe półprodukty; aplikacje olejowe i paliwowe po ocenie.
Miejsce pomiaruNad linią produkcyjną lub taśmą transportującą produkt.W punkcie pomiarowym instalacji transportującej ciecz.
Prezentacja próbkiBezkontaktowo, w polu optycznym głowicy.Przepływ cieczy przez dobraną celkę pomiarową.
Przykład zastosowaniaFarmacja, chemia, żywność i pasze: pomiar bezkontaktowy wybranego produktu.Farmacja, chemia, fermentacja i petrochemia: pomiar cieczy w dobranej celce.
Kluczowe dane do doboruRodzaj produktu, warstwa materiału, odległość pomiarowa, zapylenie i temperatura.Rodzaj cieczy, przepływ, ciśnienie, temperatura, średnica i sposób czyszczenia instalacji.
KalibracjaDobierana i sprawdzana na reprezentatywnych próbkach oraz wynikach referencyjnych dla danego produktu.
Integracja danychZakres komunikacji i wykorzystania wyników uzgadniamy z systemem sterowania oraz organizacją procesu klienta.

Nazwy „online” i „inline” bywają używane przez producentów w różny sposób. Powyższy podział opisuje konfiguracje NIRWAG; przy doborze decydują rzeczywisty sposób pomiaru i warunki procesu.

WIELE SEGMENTÓW RYNKU

NIR procesowy w farmacji, chemii, żywności i petrochemii

Ten sam zakład może korzystać z pomiaru bezkontaktowego oraz przepływowego. Każde zastosowanie oceniamy osobno — nie zakładamy jednej kalibracji do wszystkich produktów.

FARMACJA

Ekstrakty i półprodukty

ON6000: odpowiednio prezentowane proszki i granulaty. IN6100: jednorodne ekstrakty i ciekłe półprodukty. Zakres pomiarowy ustalamy dla konkretnego etapu procesu.

CHEMIA

Surowce i kontrola procesu

Bezkontaktowa analiza proszków, granulatów lub past oraz pomiar jednorodnych roztworów i ciekłych mieszanin. Dobór obejmuje optykę, kalibrację i warunki procesu.

PETROCHEMIA

Paliwa i oleje

Aplikacje ciekłe kierujemy do oceny z IN6100. Konkretne paliwo, olej lub środek smarny wymaga sprawdzenia przydatności, kalibracji, temperatury, ciśnienia i bezpieczeństwa instalacji.

BIOTECHNOLOGIA

Fermentacja biologiczna

IN6100: kontrola wybranych parametrów jednorodnego filtratu fermentacyjnego. Przygotowanie próbki i reprezentatywność punktu pomiarowego ustalamy dla procesu.

ŻYWNOŚĆ I PASZE

Produkcja i przetwórstwo

ON6000: materiały sypkie, proszki i pasty w odpowiedniej prezentacji. Ciekłe produkty spożywcze z IN6100 wymagają oceny medium i warunków higienicznych instalacji.

INNE SEGMENTY

Rolnictwo, mleczarstwo, browarnictwo i tytoń

Dokumentacja bezkontaktowego analizatora wskazuje również te branże. O wyborze rozwiązania decyduje postać materiału, cel pomiaru i zwalidowana kalibracja, nie sama nazwa sektora.

Jak dobrać NIR ONLINE lub INLINE do branży i produktu? →

OD PRÓBKI DO DANYCH PROCESOWYCH

Dobór, kalibracja i integracja NIR

Nie dobieramy urządzenia tylko po nazwie modelu. Ustalamy, jak produkt będzie prezentowany do pomiaru i które wyniki są potrzebne do kontroli procesu.

01

Produkt i cel

Postać materiału, zmienność procesu oraz parametry, które mają być kontrolowane.

02

Punkt pomiaru

ON6000 nad linią albo IN6100 w przepływie cieczy. Sprawdzenie warunków montażu.

03

Kalibracja

Reprezentatywne próbki, wyniki referencyjne i weryfikacja modelu NIR dla aplikacji.

04

Uruchomienie

Uzgodnienie transmisji danych, konfiguracji, obsługi i kontroli wyników w czasie pracy.

PYTANIA PRZED WYBOREM

Co warto ustalić przed zakupem?

Który analizator wybrać nad taśmę z materiałem sypkim?

Do tego sposobu pomiaru w ofercie NIRWAG przeznaczony jest ON6000 ONLINE. Przed doborem sprawdzamy materiał, warstwę produktu, odległość montażową oraz warunki otoczenia.

Czy IN6100 można zastosować do oleju w rurociągu?

IN6100 INLINE służy do analizy jednorodnych cieczy przez układ przepływowy. Zastosowanie do oleju wymaga doboru celki i miejsca montażu oraz potwierdzenia kalibracji, temperatury, ciśnienia i warunków czyszczenia instalacji.

Czy NIR mierzy te same parametry w każdym produkcie?

Nie. Wyniki zależą od rodzaju materiału i modelu kalibracyjnego. Zakres oznaczeń i wymaganą jakość wyników potwierdzamy na reprezentatywnych próbkach; nie przenosimy automatycznie kalibracji między różnymi produktami.

Czy pomiar w procesie zastępuje całą pracę laboratorium?

Pomiar procesowy może ograniczyć częstotliwość ręcznych pobrań w rutynowej kontroli. Dane referencyjne i okresowa weryfikacja pozostają potrzebne do przygotowania oraz utrzymania właściwej kalibracji.

Opisz linię — dobierzemy ON6000 albo IN6100

Prześlij rodzaj produktu, wymagane parametry i zdjęcie miejsca pomiaru. Dla taśmy podaj sposób transportu materiału; dla rurociągu — medium, średnicę, temperaturę oraz ciśnienie.
