Co oznaczają strefy 20, 21 i 22?
W europejskich przepisach dotyczących atmosfer wybuchowych miejsca niebezpieczne klasyfikuje się m.in. według częstotliwości i czasu występowania chmury palnego pyłu w powietrzu.
| Strefa 20 | Atmosfera wybuchowa w postaci chmury palnego pyłu jest obecna stale, przez długie okresy albo często. |
| Strefa 21 | Atmosfera wybuchowa z palnego pyłu może występować sporadycznie podczas normalnej pracy. |
| Strefa 22 | W normalnej pracy atmosfera wybuchowa nie jest oczekiwana, a jeśli się pojawi, utrzymuje się krótko. |
Gdzie spotyka się zagrożenie pyłowe?
Przykłady obejmują wnętrza młynów, filtrów, silosów, mieszalników, instalacji transportu pneumatycznego oraz okolice zasypów i przesypów. W praktyce zakres strefy zależy od rodzaju materiału, sposobu prowadzenia procesu, wentylacji i miejsc emisji pyłu.
W branży zbożowej i paszowej klasyfikacja może dotyczyć m.in. pyłu zbożowego, mąki, śrut, dodatków paszowych i innych materiałów, które mogą tworzyć palną chmurę pyłu.
Dlaczego numer strefy ma znaczenie dla urządzenia?
Urządzenie instalowane w miejscu zagrożonym wybuchem musi być dobrane do rzeczywistego rodzaju zagrożenia i wymaganej strefy. Dlatego przed doborem analizatora, czujnika lub innego elementu automatyki potrzebne są dokumenty zakładu określające klasyfikację miejsca oraz wymagania dla wyposażenia.
ATEX a określenie „explosion-proof”
Określenie producenta „explosion-proof” nie jest samo w sobie równoważne z pełnym oznaczeniem ATEX wymaganym dla konkretnego zastosowania w UE. W praktyce należy zweryfikować oznaczenie Ex, kategorię urządzenia, grupę, rodzaj atmosfery, temperaturę oraz dokumentację zgodności dla konkretnej wersji.
Jakie dane przygotować przed zapytaniem?
- numer strefy: 20, 21 lub 22,
- rodzaj pyłu i procesu,
- miejsce montażu urządzenia,
- temperaturę i wilgotność otoczenia,
- wymagane oznaczenie Ex z dokumentacji zakładu,
- informację, czy urządzenie znajduje się bezpośrednio w strefie czy poza nią.
Co to oznacza dla NIR On-Line?

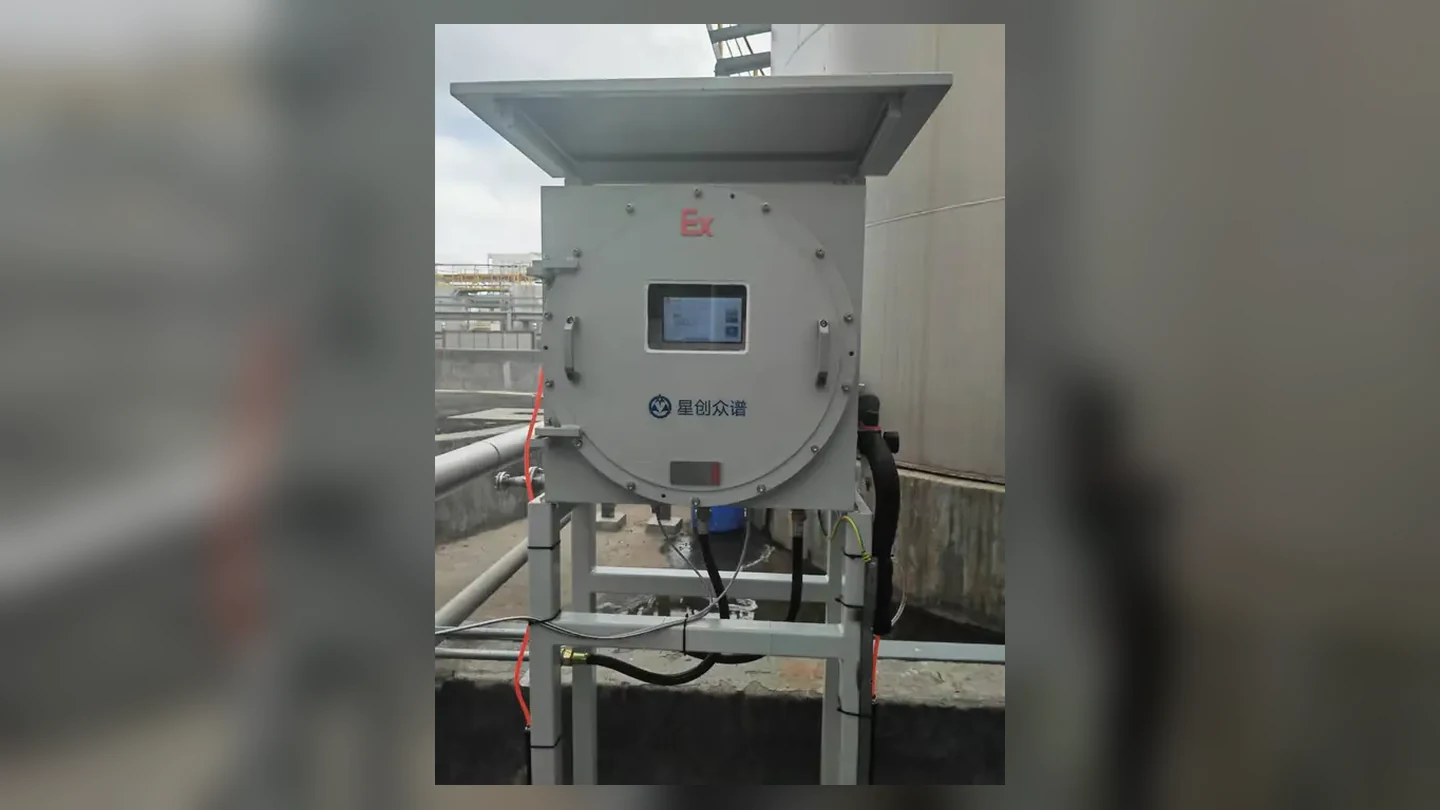

W analizie NIR On-Line szczególnie istotne są procesy z proszkami i materiałami sypkimi. IN6000 jest przeznaczony do nieniszczącej analizy cząstek, proszków, past i innych nieprzezroczystych produktów. Karta producenta wskazuje wykonanie przeciwwybuchowe kluczowych komponentów i IP65, ale dobór do strefy ATEX wymaga potwierdzenia dokumentacji Ex dla konkretnego wariantu.
Najczęstsze pytania
Czy strefa 22 oznacza brak ryzyka wybuchu?
Nie. Oznacza, że atmosfera wybuchowa nie jest oczekiwana w normalnej pracy, a jeśli wystąpi, to przez krótki czas. Nadal wymaga to odpowiedniego doboru wyposażenia.
Czy każde urządzenie „explosion-proof” jest automatycznie ATEX?
Nie. Dla zastosowania w UE należy sprawdzić dokumentację zgodności i pełne oznaczenie Ex właściwe dla konkretnej strefy i konfiguracji.
Kto określa strefę zagrożenia wybuchem?
Klasyfikacja strefy wynika z oceny ryzyka i dokumentacji zakładu. Dostawca analizatora powinien dobierać wykonanie urządzenia do podanej przez inwestora klasyfikacji.
